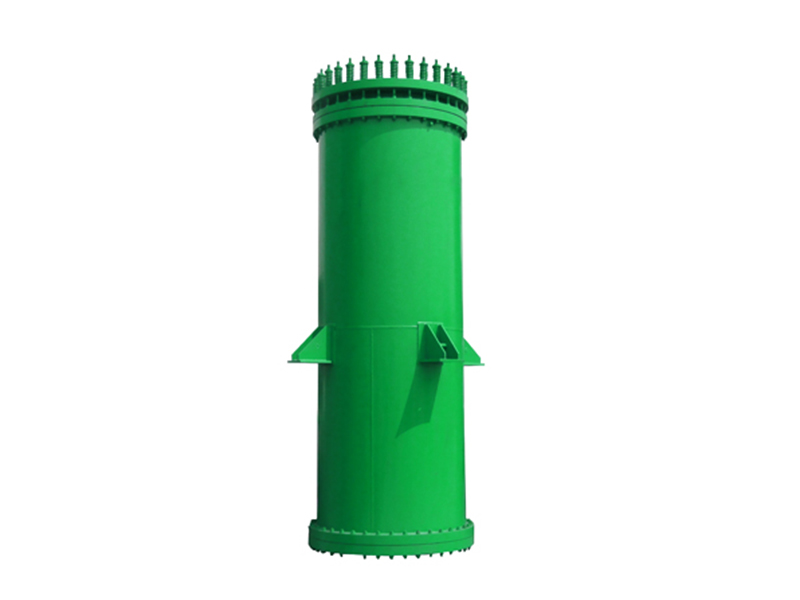

YKC型圓塊孔式石墨換熱器

產品描述

　　【結構和特點】

　　YKC型圓塊孔立式石墨換熱器為目前較先進，性能較優越的一種石墨換熱器。圓柱體換熱塊采用標準單元塊，具有較高的結構強度，在結構中采用聚四氟乙烯O型圈密封介質，加裝壓力彈簧作熱脹冷縮的自動補償機構，采用短通道、增加再分配室以提高紊流效應等，使得本換熱器具有結構強度高、耐溫耐壓性能強、抗沖擊性能好、傳熱效率高、使用壽命長并便于檢修的特點。

　　【技術特性】

　　設計溫度：-20~165℃(作加熱器可以提高到240℃)

　　設計壓力：常壓～0.4MPa(亦可根據用戶需要設計、制造～1.8MPa壓力的本型產品)

　　換熱面積：2～500平方米(可設制500-800m2本型產品)

　　執行標準：HG/T3113-1998《YKA型圓塊孔式石墨換熱器》

　　【用途】

　　本系列產品可用作加熱器、冷卻器、冷凝器。作冷凝器用時需加裝氣液分離器。

　　【設備優點】

　　除具備YKA系列的優點外，還有以下幾點特點：

　　1)石墨換熱塊沒有中心孔，水孔由一側直通另一側，料孔布滿換熱塊，提高材料利用率;

　　2)石墨塊只有外圈一圈密封面，而YKA系列有內外兩圈密封面容易產生密封失效，大大方便加工、檢修;

　　3)同樣換熱面積的設備體積比YKA小，設備更緊湊;

　　4)可以制造更大規格的設備;

　　5) 可設計為多流程、立式、臥式狀態使用

　　YKC系列圓塊孔式石墨換熱器安裝尺寸表

型號	規 格	換熱塊			安裝尺寸 mm									重量 kg
型號	規 格	縱孔	橫孔	數量	D	d1	d2	n1-M1	L	n2-Φ2	H	H1	H2	重量 kg
YKC30	5	16	10	5	330	100	180	8-M16	603	2-Φ24	1366	216	938	335
YKC30	10	16	10	10	330	100	180	8-M16	603	2-Φ24	2476	216	2048	470
YKC40	9	10	10	3	430	125	210	8-M16	704	2-Φ24	1222	233	770	490
	11			4							1544		1092	550
	14			5							1866		1414	610
	17			6							2188		1736	680
	20			7							2510		2058	740
	8	16	10	3	430	125	210	8-M16	704	2-Φ24	1222	233	770	490
	10			4							1544		1092	550
	13			5							1866		1414	610
	15			6							2188		1736	680
	18			7							2510		2058	740
YKC50	20	16	10	4	530	200	295	8-M20	823	2-Φ24	1910	235	1435	800
	25			5							2312		1837	900
	30			6							2417		2240	1000
	35			7							3116		2641	1100
	40			8							3518		3043	1250
	45			9							3920		3445	1350
YKC60	45	16	10	7	640	250	350	12-M20	938	4-Φ24	2816	250	2340	1600
	50			8							3168		2692	1720
	55			9							3520		3044	1840
	60			10							3872		3396	1960
	70			11							4224		3748	2080
YKC70	60	16	10	7	740	250	350	12-M20	1070	4-Φ30	2868	287	2250	2250
	68			8							3220		2602	2420
	75			9							3572		2954	2590
	85			10							3924		3306	2760
	92			11							4276		3658	2930
YKC80	77	18	12	7	840	300	400	12-M20	1171	4-Φ30	2920	293	2270	2850
	88			8							3272		2622	3070
	99			9							3624		2974	3290
	110			10							3976		3326	3510
	122			11							4328		3678	3730
YKC90	90	18	12	7	950	300	400	12-M20	1286	4-Φ30	2960	323	2240	3300
	105			8							3312		2592	3700
	120			9							3664		2944	4000
	135			10							4016		3296	4300
	150			11							4368		3648	4600
YKC100	120	18	12	7	1050	300	400	12-M20	1386	4-Φ30	3008	327	2260	4650
	135			8							3360		2612	5000
	155			9							3712		2964	5350
	170			10							4064		3316	5700
	190			11							4416		3668	6050

　　以上尺寸僅供參考，具體尺寸以實際圖樣為準。

　　管口表

型號	公稱直徑mm
型號	a	b	c	d	e	f
YKC30	100	80	80	100	20	20
YKC40	125	100	100	125	20	20
YKC50	200	100	100	200	20	20
YKC60	250	100	100	250	20	20
YKC70	250	125	125	250	20	20
YKC80	300	125	125	300	25	25
YKC90	300	150	150	300	25	25
YKC100	300	150	150	300	25	25
連接面標準	HG/T20592-2009 PN10
管口用途	物料進口	排凈口	排空口	物料出口	冷卻水出口	冷卻水進口
